一、换热站远程监控系统简介

　　全自动换热机组节能效果、自动化程度、系统安全稳定性及维护和管理的便利性都大大超过传统的供热方式。换热站远程监控系统集成了计算机技术、自动控制技术和通讯技术。该系统全面地监测热网运行参数，控制热网的供热温度，为系统热量均衡提供可靠的技术保障。

　　换热站安防监控系统由摄像头、硬盘录像机、硬盘构成。换热站现场通过安装摄像头完成对现场完成模拟视频的拍摄，云台控制调整拍摄角度、方位、变焦等，配置硬盘录像机、硬盘，对拍摄数据进行存储。现场摄像通过同轴线缆、网络或光纤等方式传送到中控室，以完成对监控数据的查看、调用，实现实时报警和录像记录。

　　换热站监控系统、安防监控系统进行网络发布。网络用户通过网络、权限许可方可直接进入监控系统进行数据查看、控制、调用等操作。

　　二、传统供暖系统与分布式变频供暖系统的区别

　　传统供暖系统中，是选择合适的热源循环泵并在各个换热站安装调节阀。选择热源循环泵的流量和扬程时，流量一定要大于所有用户流量之和，扬程一定要满足所留给最远用户的资用压头等于或大于实际需要的压头。这样，除最远用户外其它用户的资用压头往往是大于其所需要的压头。因此必须用户的供水管道上设置调节阀、消耗掉多余的资用压头，从而达到调节流量的目的。这种调节方法的本质是增加用户支路的阻力，而这种阻力的增加只能使循环泵消耗更多的电能。因此，这种调节方法是以水泵消耗更多的电能为代价。

　　现在越来越多的供热企业采用分布式变频供暖系统，在分布式变频供暖系统中热源循环泵只需提供系统循环的部分动力，其余动力由各换热站的回水加压泵（热网泵）进行调节。

　　分布式供暖的优点：

　　1)适应管网热负荷的变化能力强

　　2)降低管网管道公称压力，大幅度减少管网管道投资；

　　3)增加管网输送效率，降低管网输送能耗。

　　三、换热站监控系统配置及功能

　　换热站监控系统组件配置

　　高品质组件：水泵、阀门、电动调节阀、变频器、控制器、传感器、低压件等设备根据客户需求采用国际国内知名品牌。

　　多类型配置：水泵、进水阀、泄压阀、电动调节阀、变频器、控制器、温度传感器、户外温度传感、压力传感器、液位传感器、电流传感器、流量计、热量表、短信报警模块、远程通讯系统及安防监控系统等根据客户功能需求选配。每个换热站分布式供热实现热量均衡，便于维护。

　　下位机主要功能

　　现场数据采集和泵阀自动调节，发出执行动作信号，与上位机交换信息。

　　户外温度系统自动补偿调节。

　　根据采集压力温度实现限值报警或者停泵、关阀。

　　监测各泵电流及限值停泵。

　　补水系统水位监测，自动加水，限值报警，缺水停泵。

　　系统流量热量采集进行能源统计。

　　上位机主要功能

　　定制人员的管理权限和功能，对各站远程就地切换操作。

　　对各站运行过程进行数据采集和控制，查看设置运行参数。

　　查询设置各站各个报警参数，查询历史报警信息。

　　◆控制各站泵阀。可单独启停泵、开关阀。

　　下发户外温度数据到各站进行实现户外温度补偿自动调节。

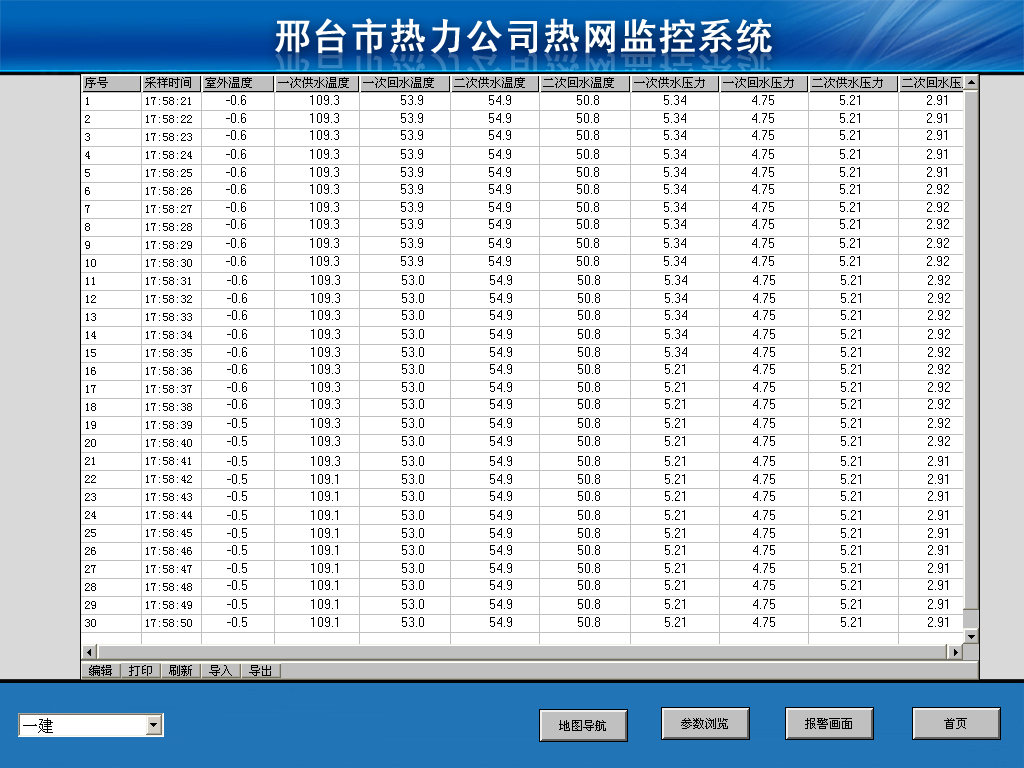

　　◆使用曲线图、表格方式显示各站实时、历史数据及报表打印。

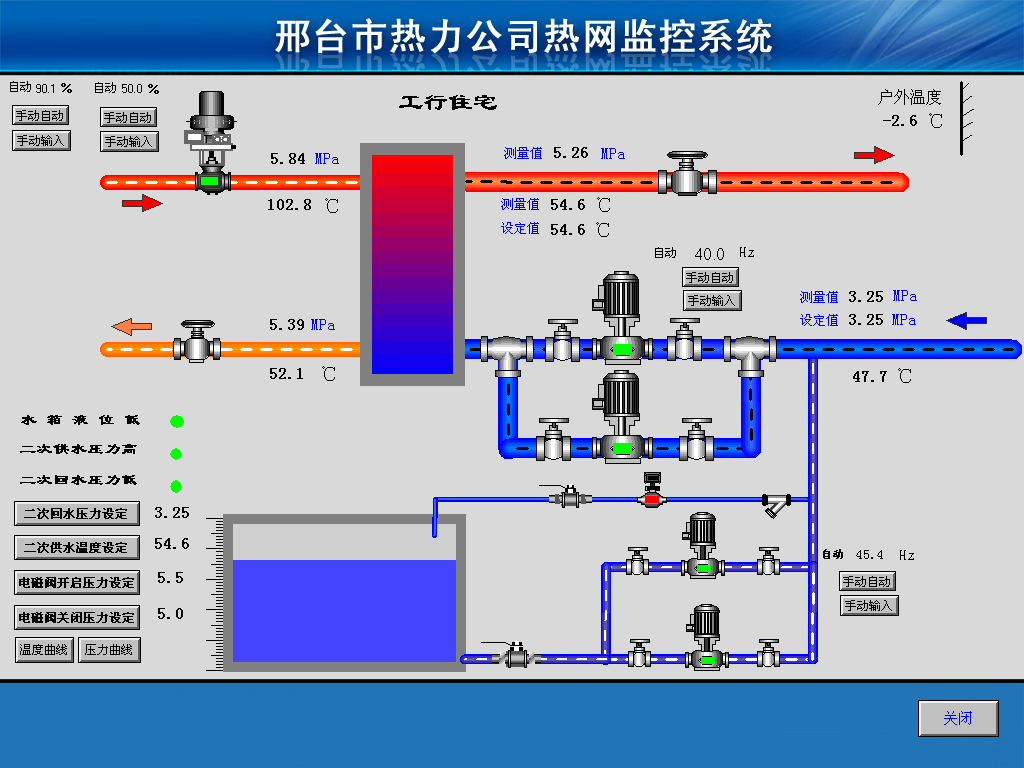

　　四、换热站远程监控系统组态画面

参数设置界面
